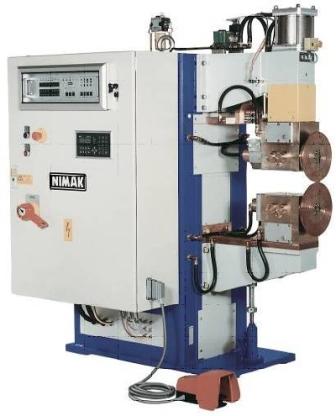

Standardausführung:
- Einfachhubzylinder mit Gegenluftsteuerung
- Elektrodenkraft 860daN / 6bar; 100mm Hub
- Nahtkopf oben (Silberschleifkontakte) mit Antrieb, bei kombinierter
Ausführung um 90ü umsetzbar, Rolle ß 250 mm
- Ms-Elektrodenarm unten mit Nahtrolle (Gleitlager), Rolle unten ß
160 mm bei Längsnaht, ß 140 mm bei Quernaht
- Druckluftwartungseinheit mit Regler und Manometer
- Ausladung 550mm
- geschlossener Kühlkreislauf mit 6 einstellbaren Kühlkreisen mit
optischer Durchfluss- und Temperaturkontrolle)
- elektronische Wasserdurchflußwächter
- Wechselstromschweißtransformator 400V/50Hz
- Druckschalter
- Ratsche für Unterarmverstellung
- Anbauschaltschrank / Fabr. Rittal
angebaut an linker Maschinenseite,
19 Zoll-Ausschnitt für Schweißsteuerung in Schaltschranktür, Siemens SPS
S7-300, Siemens Operator Panel OP77B in Schaltschranktür, Hauptschalter,
Fußschalter mit Anschlußkabel und Hartingstecker, Hartingsteckdose
an Schaltschrank
- Standardlackierung: Maschinengehäuse inkl. aller Anbauteile RAL
5010 (enzianblau struktur) Anbauschaltschrank RAL 7035 (lichtgrau struktur)
NMP 7Q/160 (Quernaht, Nennleistung 160 kVA bei 50% ED)
NMP 7L/160 (Längsnaht, Nennleistung 160 kVA bei 50% ED)
NMP 7QL/160 (Kombinierte Quer/Längsnaht, Nennleistung 160 kVA bei 50% ED)
|
